.NAUFRÁGIO da CAMAQUÃ

Histórico

Durante os primeiros anos da Segunda Guerra Mundial os submarinos alemães e italianos atuaram livremente no litoral brasileiro afundando mais de 53 embarcações brasileiras e estrangeiras. Após esse impacto inicial, os aliados e o governo brasileiro começaram a utilizar a tática de comboios protegidos por escolta naval e cobertura aérea para impedir o ataque aos navios.
Como o país não era dotado de uma esquadra suficientemente grande para proteger todo o litoral, diversos navios da marinha sofreram alterações para cumprir essa importante missão. É neste contexto, que os navios mineiros da Classe Carioca foram transformados em corvetas de escolta e acabaram participando do teatro de guerra no Atlântico, entrando para sempre na história naval do Brasil.


Ao findar o seu quinquagésimo comboio do Rio de Janeiro a Trinidad a corveta Camaquã enfrentava um mar agitado, porém considerado normal para a região. Segundo alguns dos sobreviventes:

"uma sucessão de três grandes ondas, com intervalos regulares atingiram a embarcação pelo través; as duas primeiras fizeram com que ela adernasse a ponto de descobrir a tomada d'água de refrigeração do condensador, que ficava muito abaixo da linha d'água de bombordo; com isso o navio ficou adormecido (sem máquinas); neste momento foi atingido pela terceira onda da série, terminando por emborcar."

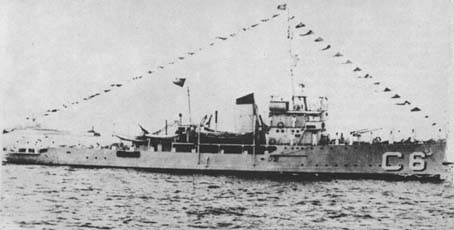

Corveta Camaquã (C6)



As 9:50 h e em questão de 20 minutos o navio, que permanecia de quilha para cima, afundou. Os náufragos foram resgatados pelos rebocadores da Marinha Jutaí e Graúna. As causas do afundamento são explicadas da seguinte forma: a corveta Camaquã, operava nos limites de seu raio de ação de 2500 milhas, tinha ordens para utilizar lastro em seus tanques quando estes estivessem quase vazios; porém este procedimento fazia com que, durante viagens com mar agitado, parte do óleo, que alimentava os maçaricos das caldeiras, misturasse com água, provocando o apagamento durante a navegação. Para evitar este problema o procedimento recomendado não era cumprido. Navio do Gás Marte Draga da Massangana Galeão São Paulo Areeiro Vapor de Baixo Pirapama Reboque Chata de Noronha Camaquã Vapor Bahia



A 46 metros de profundidade repousa o
hélice de bombordo ainda ligado ao eixo.

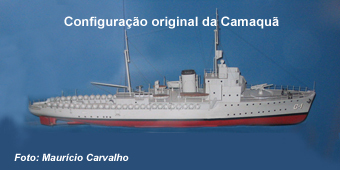

Configuração original dos navios mineiros
da Classe Carioca.
Note os dois bordos com trilhos de minas e na popa os turcos que as colocavam na
água.
As reformas

Apesar de ser chamada de Corveta, a Camaquã era por construção um navio-mineiro, teve seu lançamento em 1938 e foi incorporado a esquadra brasileira em 1940.
Em 1942 o navio passa por reformas no Arsenal de Marinha: Foram retirados os trilhos de minas e instalados sonar, estação de telegráfica, abertura na borda da popa, colocação de calhas para cargas de profundidade, montagem de morteiros em Y para cargas de profundidade e reparos nas máquinas e caldeiras. Preparando assim a Camaquã para o serviço de comboio, tão necessário a proteção do nosso litoral contra a ação dos submarinos do eixo durante a Segunda Guerra Mundial.




DADOS BÁSICOS

Nome do navio: Camaquã

Data do afundamento: 21.07 .1944

LOCALIZAÇÃO

Local: Recife

UF: PE.

País: Brasil

Posição: 30 milhas a Leste do porto de Recife próximo a Ilha de Itamaracá

Latitude: 07° 50. 633' sul

Longitude: 034° 29. 699' oeste

Profundidade mínima: 46 metros

Profundidade máxima: 55 metros

MOTIVO DO AFUNDAMENTO: mau tempo

DADOS TÉCNICOS
Nacionalidade: Brasileira
Ano de Fabricação: 1939
Armador: Marinha do Brasil
Estaleiro: Arsenal da Marinha (PE.)
Comprim.: 57 metros Boca: 7,8 metros Calado: 2,8 metros
Deslocamento: 552 toneladas Tipo de embarcação: corveta
Material do casco: aço Propulsão: hélice
Carga: material bélico

CONDIÇÕES ATUAIS: inteira


Canhão de pora

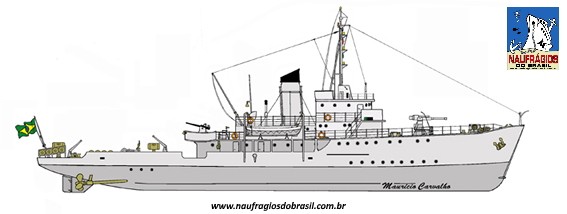

Provável configuração da Camaquã na época do naufrágio
Ilustração feita a partir das plantas originais, fotos e observações locais

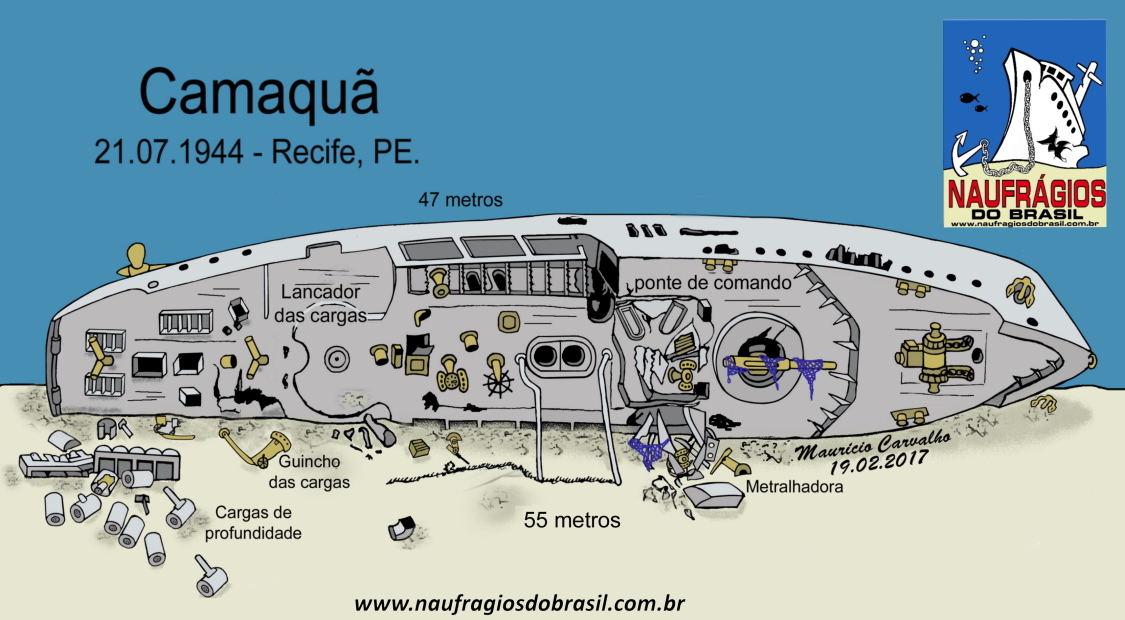

Descrição

A Camaquã encontra-se apoiada sobre o bordo de boreste a 55 metros de profundidade, sua condição é excelente, estando apenas a cabine de comando destruída.
A proa está projetada para fora da areia e a âncora ainda está presa ao casco. Na proa, estão perfeitamente alinhados o guincho e o canhão, coberto por muitas redes. Atrás dele, está o que sobrou da cabina de comando, ainda podem ser vistos a base do timão e da bitácula de bússola.
A chaminé não existe mais, porém os orifícios mostram o caminho para a sala de máquinas.
A coberta de bombordo não possui teto e está aberta como um belíssimo corredor na parte superior dos destroços, onde duas portas dão acesso ao interior do navio.


Coberta de bombordo, uma das portas já aberta

Restos da cabine de comando. Lançador em Y. Entrada do porão de popa. Recs de armazenamento das cargas no convés. Lançador em Y. Base do canhão de popa. Rampas de lançamento de popa das cargas -de-profundidade. Cargas-de-profundidade. Cachimbo de ventilação. Turcos. Entrada para a cozinha. Passagem para porão de proa. Passagem da Chaminé Turcos. Restos da cabine de comando. Metralhadora  anti-aérea de 20 mm . Canhão 101,6 mm. Guincho de âncora. Âncora de boreste.


Sobre a coberta ainda estão presos diversos equipamentos de navegação. No final desse convés está à base do canhão de popa, porém ele não mais se encontra no local, estando caído no fundo.
No convés de popa existem três estivas que se abrem a porões aparentemente vazios. Sobre o convés estão os encaixes das cargas de profundidade. Também existem dois lançadores laterais em formato de Y. No fundo de areia, estão diversas cargas de profundidades ainda com os tubos de lançamento presos ao corpo da carga e duas rampas de lançamento de popa de cargas de profundidade.
Contornando a popa estão a vista os dois hélices, quilha e leme, totalmente flutuantes e fora da areia.

Atenção e cuidado com o armamento


Espalhadas no fundo as cargas
e rampa de lançamento

Lançador lateral (em Y) das
cargas de profundidade

Canhão de proa de
101,6 mm.



As rampas de popa podiam armazenar e lançar, por gravidade, grande quantidade de cargas de profundidade de vários tipos (Mark 1 a 6); mas a proximidade com o navio, interferia na captação do sinal de retorno do sonar e limitavva a capacidade explosiva.
Os lançadores laterais em Y (Gun Y) afastavam a carga de profundidade da embarcação; melhorando a recepção do sinal do sonar e permitindo o aumento da carga explosiva que chegava a 300 libras.



Na foto acima, é possível ver a corda presa aos 4 pinos de segurança. No lançamento, os pinos eram arrancados e as cargas estavam ativadas.
A detonação da carga ocorria de acordo com a pressão regulada no pressostato (visto no centro da carga de profundidade e na figura ao lado). Na maioria das cargas de profundidade ela poderia ocorrer entre 9 e 300 metros.



Pressostato de ativação



Durante a Expedição Naufrágios do Brasil em janeiro de 2007 a bordo da embarcação Voyager,
investigamos o estado de conservação das cargas-de-profundidade caídas no fundo ao lado da corveta.
Não se conseguiu identificar cargas-de-profundidade no interior dos porões.


Todas as cargas apresentavam fissuras e/ou rombos; uma estava completamente aberta, com a carga de TNT exposta.
Na foto, o mecanismo de ignição e o pressostato aparecem no centro desta carga

A seta vermelha indica o ponteiro de profundidade de disparo, visível ainda em várias cargas.
A seta amarela indica o que restou dos pinos de segurança em algumas cargas.
Na maioria das cargas não existiam sinais dos pinos

Apesar de estarem a mais de 50 anos no fundo do mar as cargas de profundidade são um perigo em potencial para os mergulhadores.
Existem diversos registros de material bélico explodindo ao serem manuseados por mergulhadores, de cartuchos de munição a bombas aéreas.
Assim, evite manipular esses artefatos, permanecendo a uma distância segura.




Proa e guincho de âncora

Coberta de bombordo

Popa com leme e hélices


Abertura das chaminés, logo a
frente do canhão de popa

Acesso ao interior da cozinha pela
coberta de bombordo

Grande quantidade de peixes se
abriga na Corveta




Para alcançar alguns naufrágios precisamos extrapolar os limites não descompressivos e de profundidade do mergulho amador. Nestes casos devemos utilizar ferramentas do chamado Mergulho Técnico. Mais especificamente, misturas gasosas diferentes do ar, como TRIMIX para diminuição da narcose e o NITROX e/ou o OXIGÊNIO para acelerar a descompressão.
Esses objetivos justificam o investimento em treinamento e equipamento, porém é fundamental lembrar, que a experiência vem com o tempo e a prática e que não existem fórmulas prontas e modelos perfeitos. Cada mergulhador deve encontrar seu ponto de equilíbrio.
O equipamento mais importante de um mergulhador é o cérebro.
